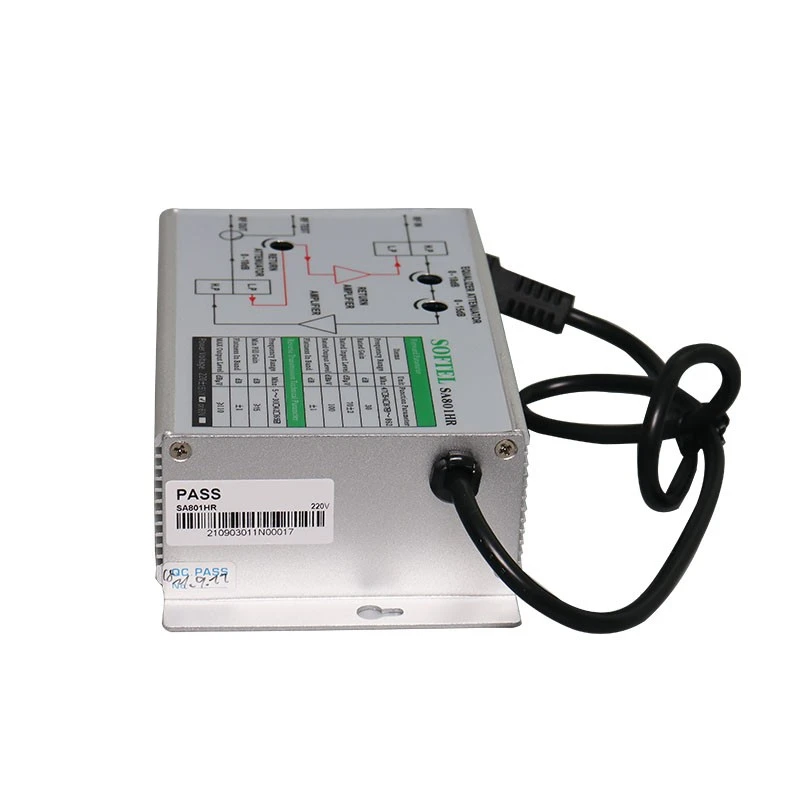

Kabeļtelevīzijas signāla pastiprinātājs
SA801HR RFKabeļtelevīzijas signāla pastiprinātājs
SA801HR divvirzienu iekštelpu lietotāju pastiprinātājs ir specializēts tīkla izbūvei. Augsta kompakta shēma un alumīnija-sakausējums, velkams virsmas laukums, labs rādītājs un smalks apģērbs.
Veiktspējas raksturojums
Pieņemiet SOT-115 iekapsulēšanas RF moduli ar piekļuvi, uzticamu ne-oderējumu. Izvēlieties zemu-trokšņu mikro-viļņu push-pull ķēdi, nelielus kropļojumus un augstu S/N attiecību.
Iestatiet EQ un ATT pareizajā vietā, ērtāk atkļūdot.
Mazs enerģijas patēriņš, augsta uzticamība, laba veiktspēja un cenas attiecība.

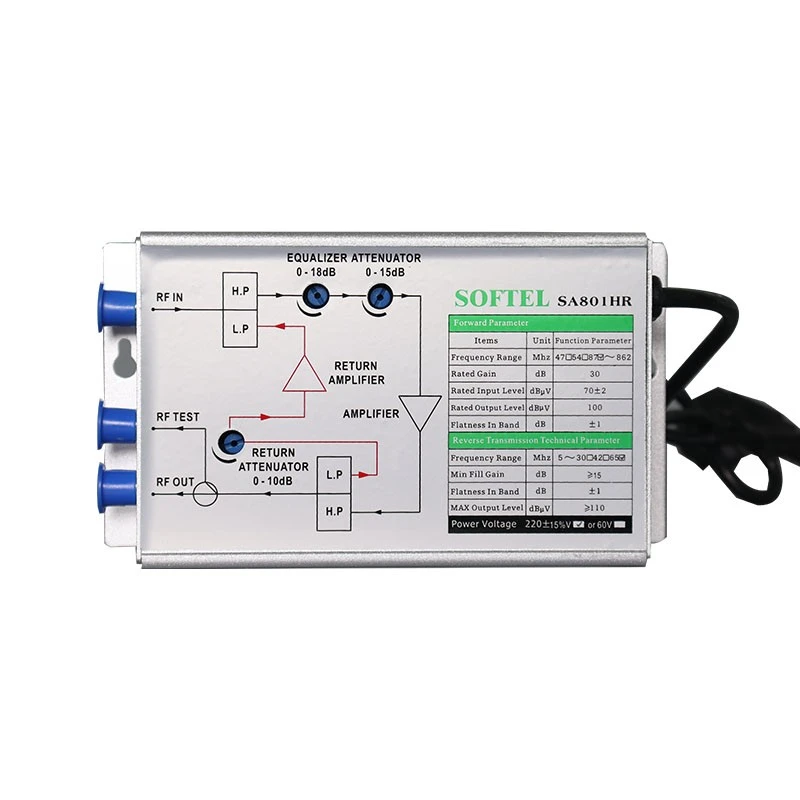

PRINCIPA ZĪMĒJUMS
BŪVNIECĪBAS SKAIDROJUMS
Veiktspējas parametri
|
Pārraide uz priekšu |
|||
|
Frekvenču diapazons |
MHz |
(45) 85~862 |
|
|
Novērtētais ieguvums |
dB |
30 |
|
|
Minimālais aizpildījuma pieaugums |
dB |
Lielāks vai vienāds ar 30 |
|
|
Nominālais ievades līmenis |
dBμV |
70±2 |
|
|
Nominālais izvades līmenis |
dBμV |
100 |
|
|
Plakanums joslā |
dB |
±1 |
|
|
Trokšņa attēls |
dB |
Mazāks vai vienāds ar 10 |
|
|
Atgriešanās zaudējums |
dB |
Lielāks par vai vienāds ar 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Lielāks vai vienāds ar 58 |
|
|
C/CSO (84PAL-D) |
dB |
Lielāks par vai vienāds ar 56 |
|
|
Signāla un alternatīvā trokšņa attiecība |
dB |
mazāks par vai vienāds ar 2% |
|
|
Iegūstiet stabilitāti |
dB |
± 1.0 |
|
|
Sprieguma gājiens |
KV |
5 |
|
|
Atpakaļpārraide |
|||
|
Frekvenču diapazons |
MHz |
5~(30)65 (vai lietotāja norādīts) |
|
|
Novērtētais ieguvums |
dB |
15 |
|
|
Plakanums joslā |
dB |
±1 |
|
|
Trokšņa attēls |
dB |
Mazāks vai vienāds ar 12 |
|
|
Atgriešanās zaudējums |
dB |
Lielāks vai vienāds ar 16 |
|
|
MAX izvades līmenis |
dBμV |
Lielāks vai vienāds ar 110 |
|
|
Nesēja un otrās kārtas starpmodulācijas attiecība |
dB |
Lielāks vai vienāds ar 52 |
|
|
Pārnesēja un alternatīvā trokšņa attiecība |
2% |
＜2 |
|
|
Vispārīga atbilde |
|||
|
Strāvas spriegums (50 Hz) |
V |
A: maiņstrāva (110-250) V; B: maiņstrāva (35-60) V |
|
|
Enerģijas patēriņš |
VA |
8 |
|
|
Impulsu pretestības spriegums |
Kv |
＞5 |
|
|
Izmērs |
Mm |
178(L) x 100 (W) x55(H) |
|
