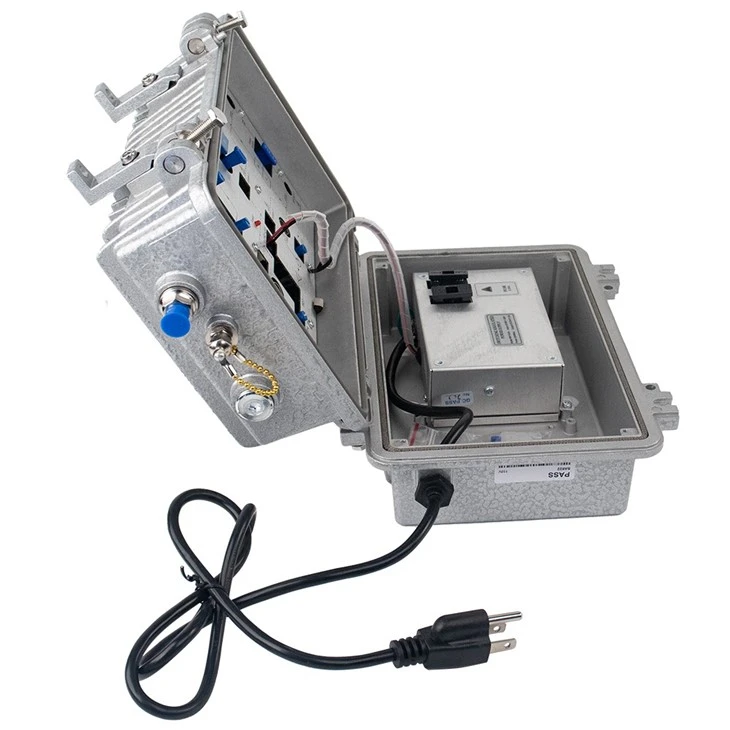

Āra RF pastiprinātājs
Piemērots divvirzienu pārraidei (var rezervēt) un signālu izlīdzināšanai vairāku klašu maģistrāles pārraidei vai augstas nepieciešamības sadales tīklam. Pieņemiet PHILIPS, NEC importētos jaudas dubultotāju moduļus. Audio priekšpastiprinātājs ir zema trokšņa līmeņa mikroviļņu lampas push-pull pastiprinātājs, lai nodrošinātu pietiekamu pastiprinājumu. Tam ir 1 ieeja un 2 izejas, un katram savienojumam ir pārslodzes aizsardzība. Pēc tam var mainīt izvades atzaru vai sadalījumu. Tiek izmantots dubultais ekvalaizers, tāpēc vairāku klašu transmisijas plakanuma regulēšana ir vienkārša un ērta. Attenuators un ekvalaizers ir spraudņi, tāpēc klienti var izvēlēties fiksētu vai regulējamu stilu. Augsti uzticama slēdža jauda (vai lineārā jauda) un stingra ūdensizturīga un pretpērkona konstrukcija nodrošina stabilu un ilgstošu darbu.
Āra RF pastiprinātāja galvenās iezīmes
1. Signāla pastiprināšana: palieliniet saņemtā RF signāla jaudu un uzlabojiet signāla kvalitāti.
2. Trokšņu slāpēšana: samaziniet signāla troksni un uzlabojiet signāla un trokšņa attiecību.
3. Paplašināts pārklājums: paplašiniet bezvadu sakaru sistēmu pārklājumu, uzlabojot signāla stiprumu.
4. Regulējams pastiprinājums: lietotāji var pielāgot pastiprinātāja pastiprinājumu atbilstoši savām faktiskajām vajadzībām, lai sasniegtu vislabāko veiktspēju.
5. Divvirzienu pārraide: tā atbalsta gan augšupsaites, gan lejupsaites signālu pastiprināšanu un ir piemērota divvirzienu sakaru sistēmām.
Specifikācijas
|
Vienums |
Vienība |
Tehniski Parametri |
||
|
Pārraide uz priekšu |
||||
|
Frekvenču diapazons |
Mhz |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
Novērtētais ieguvums |
dB |
Lielāks vai vienāds ar 30 |
Lielāks vai vienāds ar 30 |
Lielāks vai vienāds ar 30 |
|
Plakanums joslā |
Db |
±0.75 |
||
|
Nominālais ievades līmenis |
dBμV |
72 |
||
|
Nominālais izvades līmenis |
dBμV |
102 |
102 |
102 |
|
Iegūstiet regulējamu diapazonu |
Db |
Regulējams: 0~15 dB, fiksēts: 3,6,9, 12, 15 |
||
|
Regulējams slīpuma diapazons |
Db |
Regulējams: 0~24 dB, fiksēts: 6,9, 12, 15, 18 |
||
|
Trokšņa attēls |
Db |
Mazāks par vai vienāds ar 12 |
||
|
CTB |
Db |
60 |
||
|
CSO |
Db |
60 |
||
|
Atgriešanās zaudējums |
Db |
Lielāks vai vienāds ar 14 |
||
|
Reversā pārnesumkārba |
||||
|
Frekvenču diapazons |
Mhz |
5~30/42/65 (vai lietotāja norādīts) |
||
|
Plakanums joslā |
Db |
±0.75 |
||
|
Atgriešanās zaudējums |
Db |
Lielāks vai vienāds ar 14 |
||
|
Novērtētais ieguvums |
dB |
Atlasīts 0 vai 20 |
||
|
MAX izvades līmenis |
dBμV |
Lielāks vai vienāds ar 110 |
||
|
Iegūstiet regulējamu diapazonu |
Db |
0~15 |
||
|
Regulējams slīpuma diapazons |
Db |
0~10 |
||
|
Ģenerālis atbildi |
||||
|
Strāvas spriegums (50 Hz) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
Pērkona dūriens |
KV |
5 (10/700μS) |
||
|
Izmērs |
Mm |
270×215×118 |
||
Struktūra Diagramma
Barošanas avota spriegums: ~220V(A), ~60V(B) ~110V(C)
|
1. RF ieeja |
2. -20dB ievades RF pārbaudes ports |
3. Pārsūtīt ATT1 |
|
4. Uz priekšu EQ1 |
5. Barošanas avota caurlaides spraudnis 1 |
6. Strāvas padeves caurlaides spraudnis 2 |
|
7. Strāvas padeves caurlaides spraudnis 3 |
8. EQ2 (-6dB) |
9. 2. pārsūtīt ATT spraudni |
|
10. Izvades krāns vai sadalītājs (pēc izvēles) |
11. RF izeja 1 |
12.-30dB izejas RF testa ports |
|
13. RF izeja 2 |
14. Reverss ATT1 |
15. Reversās RF pārbaudes ports 1 |
|
16. Reverss ATT2 |
17. Reversais EQ |
18. Reversās RF pārbaudes ports 2 |
|
19. Galvenās plates barošanas avota ieeja |
20. Barošanas avota gaismas diode |
