CATV modulators

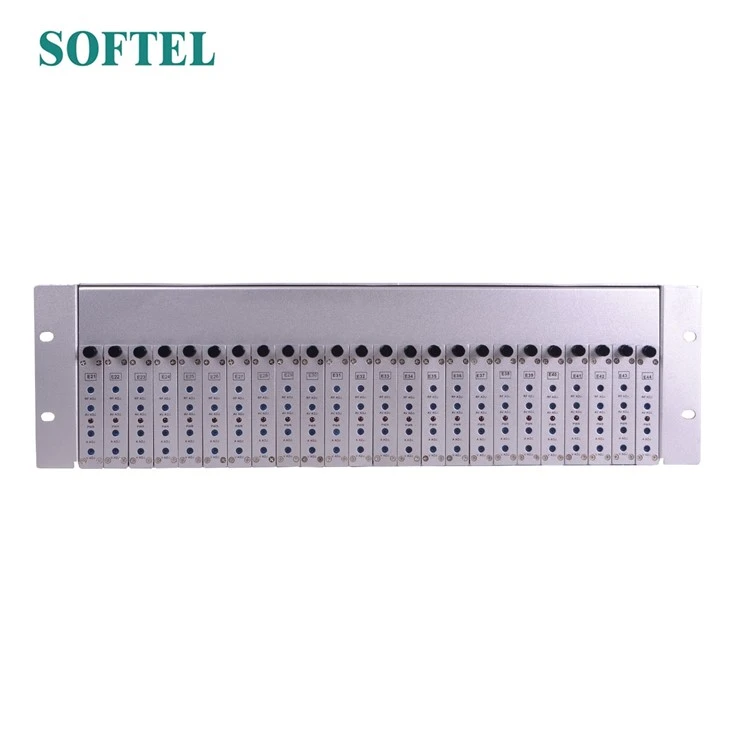

AH2401 ir 24 modulāra frekvences fiksēto{2}}kanālu modulators. Tas būs līdz 24 audio un video signāliem ceļā ar 24 TV kanāliem RF signāliem. Produkts tiek plaši izmantots viesnīcās, slimnīcās, skolās, elektroniskajās mācībās, rūpnīcās, drošības uzraudzībā, VOD video pēc pieprasījuma un citās izklaides vietās, īpaši digitālās TV analogās pārveidošanai un centralizētai uzraudzības sistēmai.
Produkts Funkcijas
Stabils un uzticams
Katra kanāla AH2401 ir pilnīgi neatkarīga, kanālu konfigurācijas elastība
Tiek izmantota attēla augstfrekvences un RF lokālā oscilatora MCU tehnika, frekvences stabilitāte un augsta precizitāte
Viņa funkcija katras integrālās shēmas mikroshēmas tiek izmantotas, visa augsta uzticamība
Augstas-kvalitātes barošanas avots, 7x24 stundu stabilitāte
Specifikācija
|
Biežums |
47-862MHz |
|
Izvades līmenis |
Lielāks vai vienāds ar 105 dB μV |
|
Izvades līmeņa pielāgošana Diapazons |
0--20dB (regulējams) |
|
A/V attiecība |
-10dB--30dB (regulējams) |
|
Izejas pretestība |
75 Ω |
|
Nepareiza izvade |
Lielāks vai vienāds ar 60 dB |
|
Frekvences precizitāte |
Mazāks par vai vienāds ar ±10KHz |
|
Izvade Atgriezties Zaudējums |
Lielāks par vai vienāds ar12dB(VHF); Lielāks par vai vienāds ar10dB (UHF) |
|
Video Ievade Līmenis |
1,0 Vp-p(87,5% Modulācija) |
|
Ievade Impedance |
75 Ω |
|
Diferenciālais pieaugums |
Mazāks par vai vienāds ar5%(87.5% Modulācija) |
|
Diferenciāls Fāze |
Mazāks par vai vienāds ar5 grāds(87.5% Modulācija) |
|
Grupa Kavēšanās |
Mazāks par vai vienāds ar45 ns |
|
Vizuāls Plakanums |
±1 dB |
|
Dziļuma regulēšana |
0-90% |
|
Video S/N |
Lielāks par vai vienāds ar55 dB |
|
Audio Ievade Līmenis |
1Vp-p(±50KHz) |
|
Audio Ievade Impedance |
600 Ω |
|
Audio S/N |
Lielāks par vai vienāds ar57 dB |
|
Audio Iepriekšējais- uzsvars |
50 μs |
|
Rack |
19 collu standarta |
Rūpnīcas attēls
FAQ
1. Kādi ir jūsu atbalstītie maksājuma noteikumi?
Parasti mēs pieņemam T/T, PayPal, Western Union un Alibaba Trade Assurance. Jūs varat izvēlēties sev ērtākos apmaksas noteikumus.
2. Kā ar izpildes laiku?
Parasti, ja ir krājumi, mēs nosūtām preces 3–5 darba dienu laikā pēc depozīta apstiprināšanas. Ja tas nav noliktavā, izpildes laiks ir atkarīgs.
3. Kā ar piegādi?
Ja iepakojums ir mazs, mēs parasti izvēlamies FedEx, DHL, TNT un UPS un tā tālāk, kamēr precēm ir liels svars un tilpums, mēs iesakām izmantot gaisa vai jūras pārvadājumus.
|
Atspulgs |
Izejas frekvenču diapazons |
45-870 MHz |
|
Frekvences precizitāte |
± 5kHz |
|
|
Izvades līmenis |
113 dBμV |
|
|
Sānu{0}}joslas slāpēšana |
Lielāks vai vienāds ar 60 dB |
|
|
Izejas pretestība |
75 Ω |
|
|
Video un audio nesēja attiecība |
-10dB ~ -20dB |
|
|
Video Biežums |
Ievades līmenis |
0,6–1,5 Vp-lpp |
|
Ievades pretestība |
75 Ω |
|
|
Ievades atspoguļojums |
30dB min |
|
|
K koeficients |
4 % max ( 2T impulss ) |
|
|
Video s/n |
50 dB |
|
|
C/L aizkave |
40 ns |
|
|
Frekvences reakcija |
± 1 dB |
|
|
Diferenciālais ieguvums |
± 4 % ( modulators 87,5 % ) |
|
|
Diferenciālā fāze |
± 4 grādi ( modulators 87,5 % ) |
|
|
Audio Biežums |
Ievades līmenis |
-10 ~ 10 dBm |
|
Ievades pretestība |
10K Ω min |
|
|
Frekvences reakcija |
± 1 dB |
|
|
Izkropļojumi |
1 % |
|
Audio Biežums |
Radio signāls-troksnis |
-60 dB |
|
Audio Biežums |
Audio attēla intervāls |
Atbilstoši stilam |
|
Barošanas avots |
Spriegums |
110 ~ 245 V maiņstrāva |
